EN 1514 1 прокладки

Содержание

1. Стандарт BS EN 1514
2. Спецификация EN 1514-1

Рассматриваются в спецификации EN 1514 1 прокладки номинального диаметра 2,5 – 4000 мм из резины, пластика, асбестового картона КАП/КАОН на давление PN 2,5 – 63 для фланцевых соединений типа FF, IBC, TG, SR.

Стандарт BS EN 1514

Спецификация Евросоюза в британском варианте издания BS EN 1514 состоит из восьми частей:

·         EN 1514-1 – прокладки плоские из не металлических материалов;

·         EN 1514-2 – прокладки спирально-навивные из терморасширенного графита и стальной проволоки;

·         EN 1514-3 – прокладки мягкие в оболочке защитной типа ПТФЭ;

·         EN 1514-4 – прокладки металлические гофрированные;

·         EN 1514-5 – прокладки гофрированные;

·         EN 1514-6 – прокладки рифленые;

·         EN 1514-7 – прокладки металлические с опорами;

·         EN 1514-8 – прокладки круглые резиновые.

В первой части EN 1514 1 прокладки имеют плоскую форму, номинальный размер от 2,5 мм до 4000 мм, гладкую поверхность. Изучить нормативный документ EN 1514 2 прокладки на русском можно здесь.

Спецификация EN 1514-1

В стандарте EN 1514 1 прокладки регламентируются по размерам, конструкции, области применения, материальному исполнению. Имеются ссылки на другие нормативные документы этой же серии, например, по классам давления и размерному ряду.

Плоская неметаллическая прокладка по умолчанию является самым популярным типом уплотнительного элемента для фланцевых соединений. Это обусловлено низкой себестоимостью изготовления и невысокими требованиями к большинству фланцевых общепромышленных соединений.

Уплотнения вырезаются, вырубаются из листовых материалов – графита терморасширенного, асбестового картона, резины, арамида, слюды, ПТФЭ.

Рабочее давление

В стандарте EN 1514 1 прокладки на русском имеется ссылка на EN 1333, в котором приведен стандартный ряд рабочих давлений трубопроводов – PN 2,5; 6; 10; 16; 25; 40; 63; 100; 160; 250; 320; 400. Из всего размерного ряда в данном случае используется интервал PN 2,5; 6; 10; 16; 25; 40; 63 единиц. По умолчанию используются единицы измерения кгс/кв. см. В переводе на МПа это будет PN 0,25 – 6,3 МПа.

Для более серьезных нагрузок применять этот тип прокладок не рекомендуется. Поскольку не обеспечивается необходимая герметичность соединения.

Номинальный диаметр

Согласно второй ссылке на стандарт EN ISI 6708 плоские неметаллические EN 1514 1 прокладки могут иметь следующие значения номинального диаметра:

DN 2,5 3 4 5 8 10 12 15 16* 20 25 32 40 50 63* 65 80 100 125 150 160* 175** 200 250 300 350 400 450 500 600 700 800 900** 1000 1200 1400 1600 1800 2000 2200 2400 2600** 2800 3000 3200** 3400 3600** 3800** 4000.

Причем, размеры, помеченные двумя звездочками, запрещено использовать в арматуре общего назначения. Размеры, отмеченные одной звездочкой, обычно применяются в пневматических, гидравлических устройствах. Применяются плоские прокладки для следующих типов фланцевых соединений:

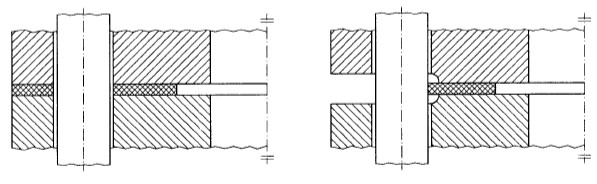

FF и IBC

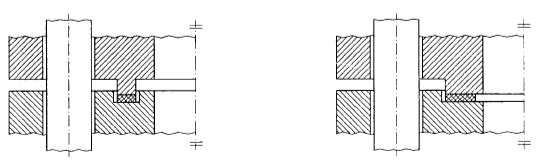

TG и SR

Для этих вариантов соединений используются фланцы 6 типов:

Зависимость номинального размера прокладок от рабочего давления трубопровода и типа фланцевого соединения приведена в нижней таблице:

Из листового материала прокладки плоские неметаллические могут вырезаться лазером, гидроабразивным методом, вырубаться по шаблону или вручную с последующей обработкой кромок.

Размерный ряд

В стандарте EN 1514 1 прокладки на русском приводятся следующие таблицы исполнений для фланцев:

PN 2,5

PN 6

PN 10

PN 16

PN 25

PN 40

Размеры EN 1514 1 прокладок, предназначенных для фланцев EN 1092, собраны в таблицу:

Для фланцев EN 545, EN 969 и EN 598 размеры прокладок неметаллических плоских имеют другие значения:

Для условного обозначения и маркировки фитингов принят следующий порядок изложения краткой информации:

·         нормативный документ на производство прокладки – EN 1514-1;

·         тип фланца – S только для модификаций EN 545, 598, 969, для фланцев EN 1092 не указывается;

·         тип фланцевого соединения – FF, IBC, TG, SR;

·         номинальный размер – DN 10 – 4000 мм;

·         номинальное давление – PN 2,5 – 63 кгс/см²;

·         материальное исполнение – a листовая, b ламинированная, c формованная BA, BAU, BACF, BAGL, BAX, BAM;

·         товарный знак завода – только в маркировке изделия.

Выбор прокладки осуществляется с учетом эксплуатационных условий (давление, степень агрессивности среды, температурный режим), типа фланцев и фланцевого соединения.

Материальное исполнение

На изготовление EN 1514 1 прокладок идут следующие стандартные уплотнительные материалы:

Материал BA-U R200 обладает увеличенной прочностью, предназначен для нагрузок динамического типа. Прокладки применяются в судовых фланцевых соединениях, системах централизованного отопления, трубопроводах высокого давления. Резина БНК изготавливается из бутадиен-нитрильного синтетического полимера – каучука. Бутадиен-стирольные БСК каучуки дешевле в производстве, менее жесткие, обладают диэлектрическими свойствами.

Резина BA-R302 используется в судостроении, нефтехимической и автомобильной промышленности благодаря высокой термической и динамической стойкости. У искусственного каучука марки BA-R300 в сравнении с предыдущим вариантом снижена износостойкость. Листовой материал BA-R обладает высокой прочностью, BA-C пригоден для щелочных сред и окислительных реакций технологических процессов.

Прокладки BA-N предназначены для трубопроводов, оборудования и резервуаров, рабочей средой которых являются хладагенты. Материал BA-Auto специально создан для автопрома, выдерживает длительное воздействие масел, свойства набухания полностью контролируемые.

Резина BA-CF эксплуатируется в паропроводах, трубопроводах со щелочами. Каучук BA-GL за счет высокой упругости предотвращает ослаблению затяжки гаек фланцевых соединений. Прокладки гладкие BA-U относятся к категории общего назначения, никакими специальными свойствами не обладают.

Эластомеры BA-50 и BA-55 применяются в пищевой промышленности и паропроводах, соответственно. Резинотехнические изделия марок BA-202 и ВА-203 разработаны для низких, средних нагрузок, соответственно, в топливопроводах, маслопроводах, газопроводах и водопроводах.

Кроме того, плоские неметаллические EN 1514 1 прокладки могут изготавливаться из эластомеров улучшенного качества:

·         BAU 2000 – температура краткосрочной и длительной эксплуатации +400/+280°С, давление 140 бар, арамидное волокно с БНК каучуком;

·         BAGL 3000 – температура краткосрочной и длительной эксплуатации+440/+350°С, давление 120 бар, бутадиен-нитрильный каучук, армированный стекловолокном;

·         BACF 4000 – температура краткосрочной и длительной эксплуатации +440/+350°С, давление 120 бар, армирование искусственного нитрильного каучука углеродными волокнами;

·         BAX 5000 – температура краткосрочной и длительной эксплуатации +400/+250°С, давление 150 бар, синтетический каучук нитрильного типа с волокнами арамида;

·         BAM 6000 – температура краткосрочной и длительной эксплуатации +440/+350°С, давление 120 бар, БНК резина с армированием минеральными биорастворимыми волокнами.

ВАМ 6000 разработан исключительно для паропроводов, так как изначально устойчив к процессу вулканизации. Самые высокие механические свойства заложены в синтетическую резину ВАХ 5000. Пару в сочетании со щелочными средами отлично противостоят прокладки из BACF 4000. BAGL  3000 создан для ликвидации ослабевания затяжки шпилек, болтов на фланцах. Материал BAU 2000 обладает высокими механическими, химическими и термическими свойствами.

Из графита изготавливается три типа прокладок для температурного режима максимум +450°С:

·         GLD – графит терморасширенный на давление 80 бар, высокая химическая инертность, прочность, ползучесть;

·         GMD – расширенный графит с нержавеющей плоской вставкой, давление 100 бар максимум;

·         MDr – аналогично предыдущему варианту, но вставка имеет выступы, на давление 200 бар.

Из армидного волокна (технический кевлар), графита и разнообразных наполнителей изготавливается шесть типов прокладок:

·         GLD – температура +360°С, давление 100 бар, для водо и паропроводов;

·         GMD – температура +360°С, давление 100 бар, маслостойксть, химическая прочность;

·         GMDr – температура +360°С, давление 100 бар, для котлов, радиаторов обогрева;

·         GR-A – температура +400°С, давление 150 бар, для систем отопления;

·         GR-EM – температура +400°С, давление 150 бар, высокая герметичность, радиальная рочность;

·         GR-SP – температура +450°С, давление 150 бар, для выхлопных систем, топливных линий.

Гладкие плоские прокладки могут изготавливаться из политетрафторэтилена – фторопласт Ф4, PTFE, ПТФЭ.
